自恢复保险丝动作后的阻值恢复特性

Publisher: Administrator    Date:2024-01-23

PPTC自恢复保险丝)是一种正温度系数热敏电阻,具有自动恢复的特性。当异常过电流消失后,PPTC高分子基体材料会收缩至原来的形状,重新将导电微粒联结起来,导电通道恢复,PPTC的电阻恢复到原来的低阻状态。

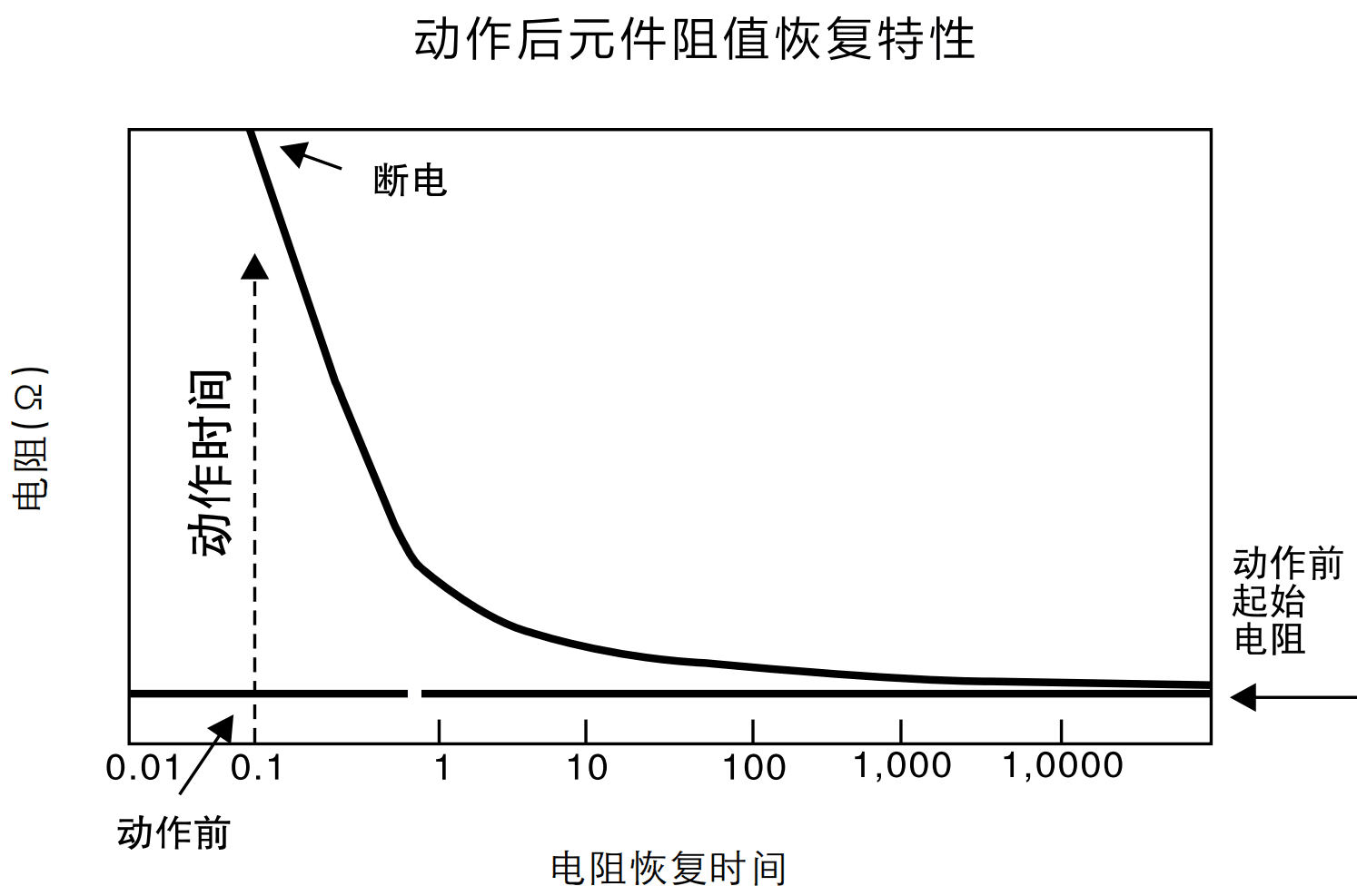

在实际应用中,工程师们通常会关注PTC元件动作后的阻值情况。PPTC保险丝动作后恢复时间和电阻的关系曲线显示,即使在几个小时后,自恢复保险丝的电阻仍然大于初始电阻。经过较长的一段时间后,PPTC元件的电阻将继续下降并最终接近初始电阻。然而,由于这个恢复的时间可能是几天、几个月或几年,因此期望PPTC保险丝元件动作后的电阻完全恢复到初始阻值是不切实际的。









此外,PPTC对电流和温度敏感,其电阻随温度及电流的增大而增大。在电路正常工作状态下,PPTC呈现低阻值,对电路几乎没有影响。当流过PPTC的电流增加或环境温度升高时,如果达到产生的热和散发的热平衡,PPTC仍不动作。只有当电流或环境温度再提高时,PPTC达到较高的温度。若此时电流或环境温度继续再增加,产生的热量大于散发出去的热量,使得PPTC元件温度骤增,PPTC处于高阻保护状态,阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏。



需要注意的是,PPTC保险丝的响应速度较慢,一般为几十毫秒甚至秒级,与流过PPTC元件的电流大小有关。同时,PPTC具有自恢复的特性,在其额定使用范围内可重复应用于电路中。



在选择PPTC元件时,工程师们需要考虑多个参数。具体包括:维持电流(Ih),应大于线路的正常工作电流;最大工作电压(Vmax),应大于或等于被保护线路的工作电压;环境温度,当环境温度较高时,自恢复保险丝的Ih要降额选取;封装形式,有插件封装和贴片封装两种。需要帮助,请联系我们
