BHFUSE佰宏自恢复保险丝在10G电口模块电源输入过流保护中的应用

Publisher: Administrator    Date:2024-01-12

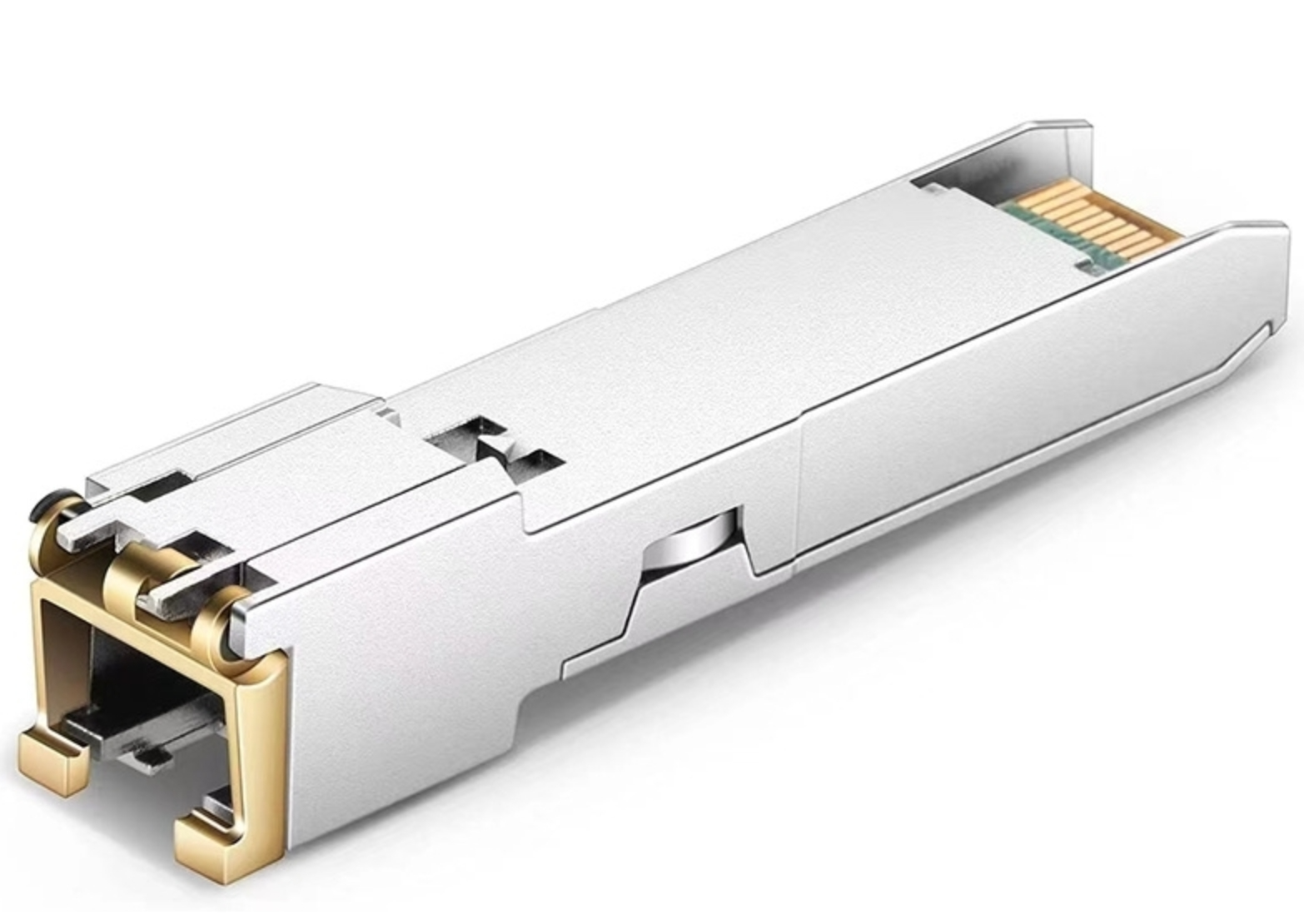

10G电口模块是一种支持热插拔的模块,采用SFP+封装形式,并且具有RJ45连接器,符合SFF-8431SFF-8432 MSA标准协议,具有低功耗、性能高、设计紧凑的特点,主要用来在超六类或七类铜缆布线系统中实现10G以太网和短距离数据传输。



10G电口模块的电源输入端,为保护模块免受过流等异常情况引起的损害。可以使用自恢复保险丝在电流超过安全阈值时切断电流,从而保护模块的电路和元件不受损坏。





具体来说,选择自恢复保险丝时需要考虑以下因素:



1正常工作电流:正常工作电流与电口模块实际设计的功率大小相关,以常见的2.5W为例,电源电流约0.75A

2Vcc供电电压:一般是3.3V±5%,推荐电压为6V的自恢复保险丝。

3低待机功耗:建议选择低待机功耗的自恢复保险丝,以减少不必要的能源浪费。

4过流保护:为避免10G电口模块电源输入因热插拔或负载短路异常造成燃烧风险,需要在电源输入加装一颗自恢复保险丝做过流保护。

5、设计紧凑:即产品内部设计空间有限,需要小巧而性能强悍的电子元器件保证工作效率。



针对上述客户设计需求,可以使用BHFUSE佰宏超低电阻型号(BSMD0805L-300做过流保护。该保险丝0805贴片封装,小尺寸。其工作电压6V,在60℃高温环境下保持电流为2A,可承受故障电流50A,工作温度范围-40℃~85℃。值得注意的是,这款自恢复保险丝在上述环境中待机功耗仅为0.027W~0.27W,满足客户低待机功耗的需求。

此外,自恢复保险丝的恢复时间也很重要,它决定了在异常情况解除后保险丝多长时间能够自动恢复导通功能。较短的恢复时间可以减少设备在异常情况下的停机时间,提高设备的可用性。

建议在选择保险丝的系列和规格时更多考虑实际工作情况。以上内容仅供参考,若有疑问,选购保险丝或寻求产品设计建议,欢迎
咨询网站客服
